수배전반

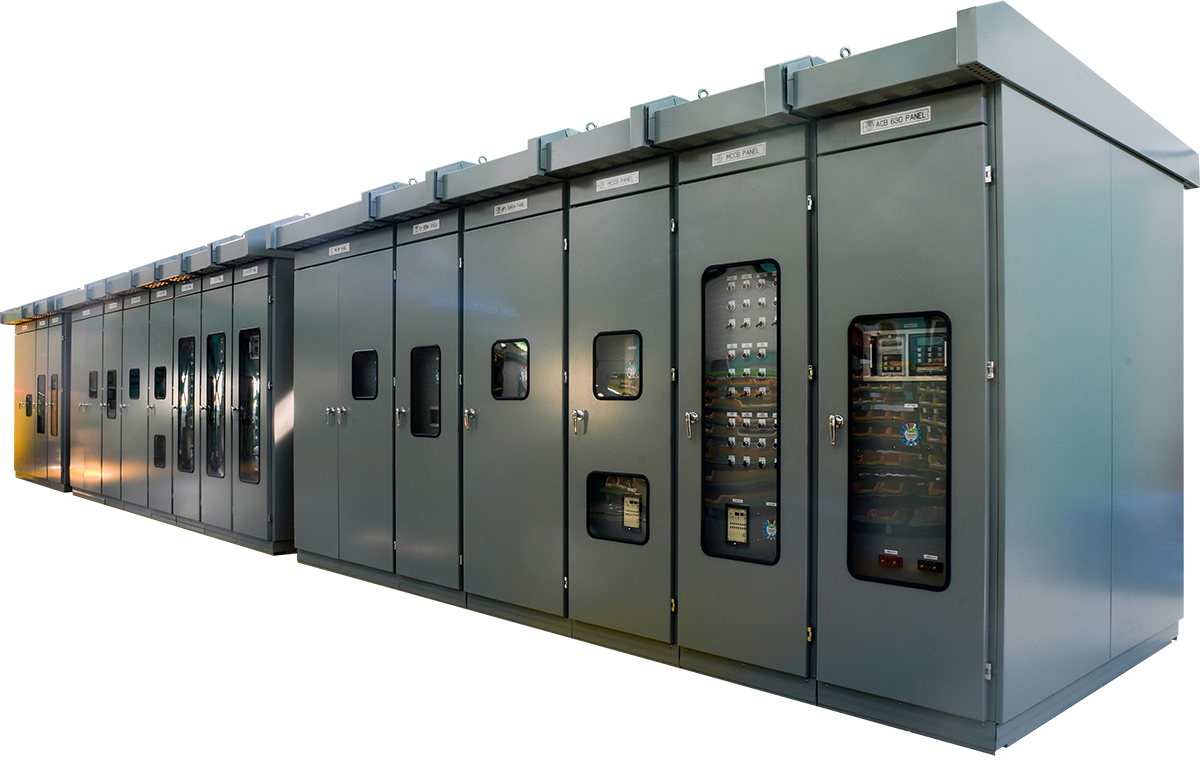

폐쇄형 배전반
식별번호 : 23421473
모델명 : SH-HV-LV
구성요소
- 배전반 내부 온도와 습도에 따라 발생되는 결로현상(노점온도)을 실시간 검출 할 수 있는 "PDC-Control"부착
- 외부 온도센서 및 내부벽면 온도센서, 습도센서 설치, 내부 온도조절용 환기휀 및 방지용 필름히터 설치
- 하우징 외부에 강우계 설치(옥외형 기준)
- 내·외부 온도차에 따른 결로발생 시점을 실시간 감지하여 환기휀 및 필름히터를 유기적으로 동작시켜 배전반 내부벽면 및 배전장치 기기에 발생할 수 있는 결로를 효과적으로 방지한다.
Note
| 외함의 구조 | 옥내외 |
|---|---|
| 외함의 재질 | 일반구조용압연강제2종(KSD 3503 SB41P)
· Frame : 2.3t · Front Door : 3.0t · Rear Door : 3.0t · Side Plate : 1.6t · Top Plate : 1.6t · Bottom Plate : 1.6t · Bade(Angless) 100X50X3.2t(SS41) |
| 배열순서 및 열반상태 | 자립형 |
| 설치구분 | 옥외 자립형 |
| 외함 색상 | 내·외부 Door(함마톤) |
| Name Plate | 아크릴 2t(63X315mm) |
| 기기취부용 Plate(함마톤) | |
| 상단 Plate 및 Channel Base(함마톤) | |
| Door Handle W/Key | |
| 베기휀 AC 220V 35W | |
